图解电阻式和投射电容式触摸屏区别

电阻式触摸屏运用比较多的电阻式触摸屏（图1）具有空气间隙和间隔层的两层ITO（Indium Tin Oxide,铟锡氧化物）。电阻式触摸屏是大批量运用 、经过验证、低成本的技能。其缺点是：薄弱的机械性能；堆叠后，相对较为复杂；不能检测多个手指的动作；前面板实现方案易损坏；有限的工业设计选项；光学性能不良；需要用户校准。

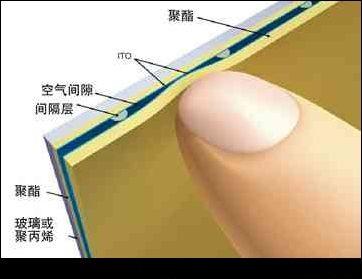

图1 电阻式触摸屏

投射电容式触摸屏

触摸屏的电容触摸控制采用涂有导电材料（如ito）的表面来存储电荷。导电材料沿着屏幕的x轴和y轴传导电流。在导电（如手指）时，电场被改变，触摸沿水平轴和垂直轴的位置可以确定。在使用带按钮的触摸位置时，离散传感器被放置在特定的关键位置，系统记录传感器电场受到扰动时的触摸和位置。投影电容触摸屏如图2所示。

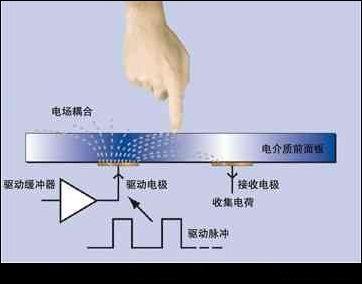

图2 投射电容传感器触摸屏显示屏

投射电容式触摸屏比其他触摸屏技能的优势是：

1、精彩的信噪比；

2、触摸屏的操控拥有高精确性；

3、能够支持多个触摸；

4、通过“厚的”电介质材料执行 感应；

5、无需用户校准。

6、QTouch技能 ：

QTouch主要开发用于集成电路技能基于电荷传输电容传感。QTouch集成电路通过传感器芯片和基本按键电极之间的单一连接来检测触摸。QTouch设备将未知电容的传感电极充电至已知电位。电极通常是印刷电路板上的铜区域。传感板的电容可以通过在一个或多个电荷传输周期后测量电荷来确定。在触摸表面上按压手指会产生外部电容，从而影响该点的电荷流动。这被记录为触摸。QTouch微控制器也可以被确定为检测手指的接近，而不是绝对触摸。
