分析风机变频器改造送风机节能数据对比

某地电厂一期安装两台2台100MW燃煤发电机组，每台发电机组配置两台型号为YKK 560-6、功率900kW、电压等级6kV并列运行的送风机。2005年6月、9月分别在1#机1#送风机、2#机2#送风机安装了高压变频器。设备投运使用以来，运行稳定可靠，节能效果明显。尤其是全中文的设置界面，给调试和维护工作带来很多便利。

交流变频调速技术是20世纪80年代迅速发展起来的一种新型交流传动技术。交流变频调速装置充分应用了微计算机控制技术和交流电动机控制技术，一般采用正弦波脉宽调制电路，能模拟直流电动机的控制特点对交流电动机进行控制，使交流电动机具有直流电动机同样的调速性能。过去变频调速装置多为进口产品，价值较贵。近年来，国产变频调速装置的生产已经上了一个台阶，可靠性逐步提高，价格也有大幅度下降。

改造送风机后节能数据分析：

一、典型工况连续运行1小时节能情况

以1小时为单位，考核1小时内各段负荷同工况（出口风压相同、制粉系统运行方式相同）情况下，工频运行和变频运行时的节能效果。

下#1、2送风机总耗电的比较：

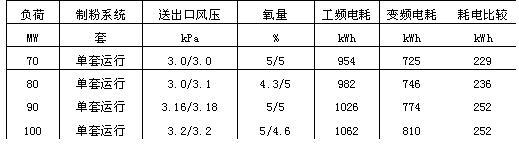

（1）#炉

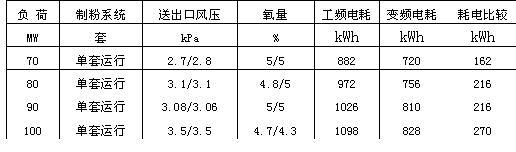

（2）#炉

注：工频电耗是指送电机在电压6kV频率在50Hz状态下负荷稳定运行1小时的实际耗电量。

二、典型工况连续运行三天送风机节能情况 单位：万kWh

三、送风机改造经济效益分析

1、按照单位小时节能情况分析：

概算按各个负荷段的平均数计算，#1炉每小时节约电量216 kWh，#2炉每小时节约电量242.25kwh，全天双机运行共可以节约电量1.0998万kwh；以年发电量完成12亿kWh，日完成电量400万kWh，全年双机运行300天（相当于全年运行7200小时）计算，两台送风机全部技改后，全年可节约电量329.94万kWh，按现电价0.35元/kWh计算，一年可节约115.47万元。

2、送风机连续运行三天节能情况分析：

安装两台送风机变频器后，全年可节约电量263.52万kWh，按现电价0.35元/kWh计算，一年可节约92.23万元。

上述两结论从数据上看基本相近，说明以上数据真实可信．本次变频效益巨大。
